低壓接觸成型管子：≤0.6mpa。
長絲纏繞成型管子：≤1.6mpa。
管件：≤1.6mpa。
設計溫度：≤80℃
2.玻璃鋼管道結(jié)構，界面/端部、結(jié)合、厚度和機械性能
2.1內(nèi)襯層
內(nèi)襯層為樹脂含量在65-85%之間的富樹脂層，厚度在1.5-2.5mm。 內(nèi)襯層可以用玻璃纖維氈、合成纖維或其他合適的材料進行增強。 內(nèi)襯層的重疊厚度不得小于50mm。
2.2玻璃鋼管道中間層
中間層的樹脂含量： 低壓接觸成型：50±5% 纏繞成型：40±5%
低壓接觸成型時，其層間的搭接縫必須錯開，搭接寬度不小于25mm
2.3 玻璃鋼管道外表層
外表層一般為耐候?qū)?，用樹脂制成，厚度?.5-1.0mm。
2.4 界面/端部
界面/端部必須用樹脂封邊，纖維不得外漏，孔洞必須用樹脂填塞。
2.5結(jié)合 部位
結(jié)合部位應平整，必須加工成具有連續(xù)的多層貼合結(jié)構，同時也應具有與被結(jié)合材料相等的強度。第一層最小寬度為50mm，第二層開始逐漸增加。以結(jié)合部位為中心，其多層貼合最終寬度必須滿足規(guī)定的最小值.
2.6 玻璃鋼管道的厚度
玻璃鋼管道的最小厚度：低壓接觸成型不得小于5.0mm，長絲纏繞成型不得小于4.5mm，局部厚度可為固定壁厚的80%
3玻璃鋼管道及管件

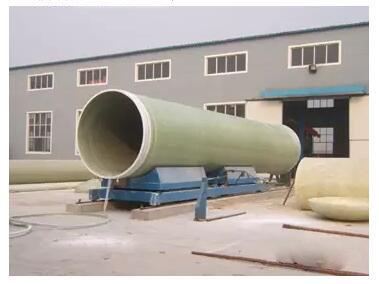

3.1玻璃鋼管道
3.1.1玻璃鋼管道公稱通徑
玻璃鋼管道的公稱通徑以內(nèi)徑表示，分為50、80、100、150、200、250、350、400、450、500、600、700、800、900及1000mm。
3.1.2 玻璃鋼管道長度
玻璃鋼管道的長度分為4000mm、6000mm、12000mm三種。
3.1.3 玻璃鋼管道厚度

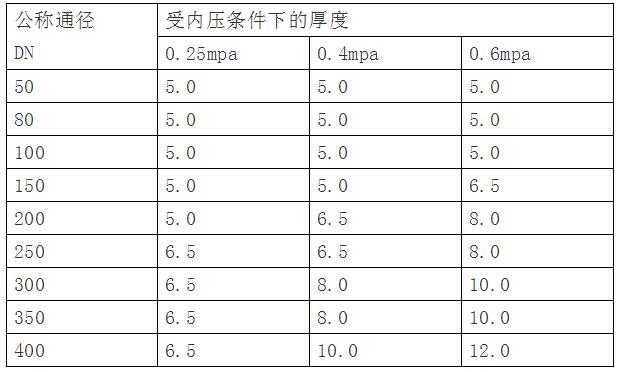

管子的厚度，低壓接觸成型見表3.1.1.
